Apre plizyè ane nan inovasyon teknolojik, Hansheng Automation dedye a bay kliyan nan tout prim, pwodwi trè egzak tankou indexers Cam, tab rotary kre, kondui Harmony, ak bwat planetè. Sipòte pa yon baz solid nan rechèch, devlopman, ak fabrikasyon, konpayi an espesyalize nan konsepsyon Customized, pwototip rapid, ak pwodiksyon an mas anplis ke bay CNC machining ak sèvis fabrikasyon angrenaj. Avèk amelyorasyon nan fòs teknik konpayi an, nou te vin tounen yon founisè pati pou machin anbalaj ak kliyan ekipman nan Endonezi ak Vyetnam.
ki sa ki Harmonik Drive Actuator?
Aktuateur presizyon Harmony kondwi sa a konpoze de twa eleman prensipal ki travay ansanm pou reyalize gwo -presizyon mouvman kontwòl ak transmisyon koupl. Twa eleman sa yo kominike nan yon fason ki pwodui rapò rediksyon segondè ak repèkisyon minim, sa ki pèmèt redukteur Harmony la bay kontwòl mouvman egzak, lis, ak efikas nan divès aplikasyon tankou robotik, aerospace, ak sistèm automatisation. Konpozan sa yo se:
Spline sikilè: Spline sikilè a se yon Kovèti pou entèn rijid ki gen de plis dan pase Kovèti pou fleksib la. Tipikman, li rete fiks nan bwat aparèy la. Eleman sa a jwe yon wòl enpòtan nan pwosesis rediksyon angrenaj la lè li kominike avèk flexspline pou jenere mouvman egzak ak transmisyon koupl.
Flexspline: Flexspline a se yon pati metal elastik ki gen fòm gode -, mens- ak dan ekstèn ki chita sou kwen ekstèn nan bout li louvri. Eleman sa a defòme pandan li wotasyon ansanm ak dèlko vag la, sa ki pèmèt li may ak spline sikilè a. Flexspline a anjeneral konekte ak arbr pwodiksyon an, k ap sèvi kòm eleman kle ki transmèt mouvman ak koupl soti nan dèlko vag la nan spline sikilè a.
Onn dèlko:Dèlko a vag konsiste de yon Cam eliptik ak yon kote yo pote fleksib. Li se anjeneral ki konekte ak arbr a antre nan sistèm nan. Se bag anndan an nan kote yo pote fleksib monte sou Cam eliptik la, pandan y ap bag la deyò ka elastik fòme nan yon fòm eliptik nan mouvman an woule nan voye boul yo andedan kote yo pote a. Kòm dèlko vag la wotasyon, li defòme flexspline a, sa ki lakòz li angaje ak spline sikilè a epi pèmèt rediksyon angrenaj lis.
ki karakteristik kondwi Harmony?
Ultrathin Hollow Estrikti
Karakteristik yon konsepsyon ultramens ak yon sant kre, sa ki pèmèt pou pasaj la nan lòt konpozan tankou câbles oswa arbr nan mitan an, amelyore fleksibilite konsepsyon.
Kontra enfòmèl ant estrikti
Redui Harmony la fèt pou li trè efikas nan espas -, sa ki fè li apwopriye pou aplikasyon kote kontrent gwosè yo enpòtan.
Segondè kapasite koupl
Malgre gwosè kontra enfòmèl ant li yo, li bay yon gwo pwodiksyon koupl, sa ki pèmèt transmisyon pouvwa sibstansyèl pou travay ki mande.
Segondè Rigidite
Bati ak frigidité ekselan, asire kontwòl mouvman ki estab ak egzak anba chay lou, ki amelyore durability ak pèfòmans.
Ekselan pozisyon ak wotasyon presizyon
Li bay presizyon eksepsyonèl nan tou de pwezante ak mouvman wotasyon, sa ki fè li ideyal pou aplikasyon ki mande gwo presizyon, tankou robotik ak automatisation.
Ponyèt jwenti espesyal pou robo
Espesyalman fèt pou itilize nan sistèm robotik, patikilyèman pou jwenti ponyèt, kote mouvman egzak ak lis esansyèl pou pèfòmans optimal.
Paramèt modèl
Akòz gwo kantite desen, nou pral pran seri a SHD anba actuator kondwi amonik hansheng kòm yon egzanp.
| SHD Espesyal pou jwenti |
Rapò | Rated koupl nan Antre 2000r/min (Nm) |
Koupl maksimòm admisib Lè kòmanse kanpe (Nm) |
Max Valè Mwayèn Chaje koupl (Nm) |
Enstantane koupl maksimòm admisib (Nm) | Akseptab Pi wo Antre Vitès (r/min) |
Mwayèn akseptab Vitès Antre (r/min) |
| SHD-08-xxx | 30 | 1 | 2.1 | 1.65 | 3.95 | 8500 | 3500 |
| 50 | 1.95 | 3.95 | 2.75 | 7.95 | |||
| 80 | 2.5 | 4.8 | 3.5 | 9 | |||
| 100 | 2.85 | 5.5 | 3.95 | 10.8 |

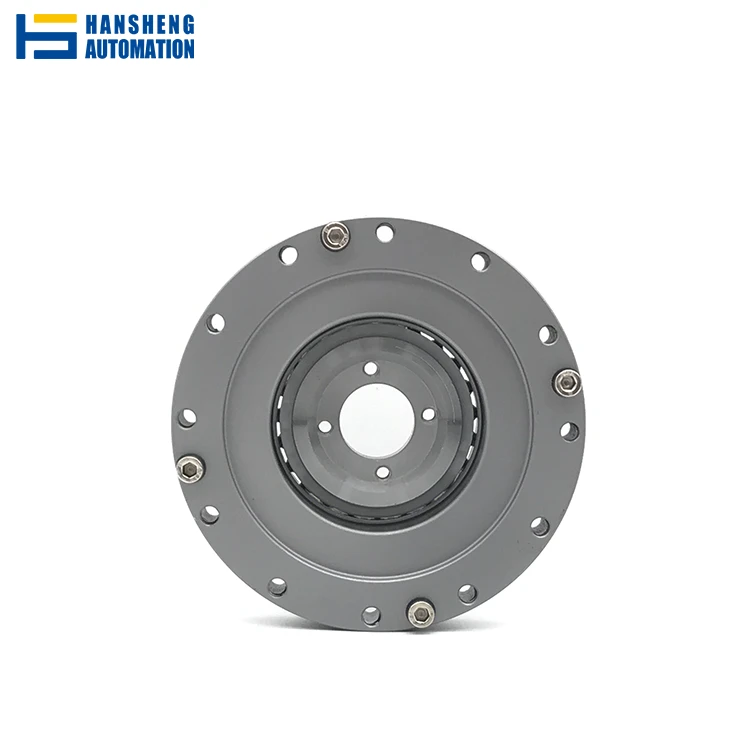

Pwodwi reyèl piki
Sa ki anba la yo se yon koleksyon foto nan modèl sa a pou kliyan yo fè referans. Foto sa yo bay konsomatè yo yon foto vizyèl konplè, kidonk pèmèt yo pi byen apresye karakteristik ak aparans modèl la. Yo asire ke konsomatè yo ka fè jijman saj selon bezwen patikilye yo lè yo aji kòm yon referans itil pou evalye estrikti ak kapasite modèl la.
Dimansyon aplikasyon
Aktuateur amonik kondwi yo de pli zan pli lajman itilize nan avyasyon, ayewospasyal, enèji, navigasyon, konstriksyon bato, machin byonik, òdonans komen, zouti machin, enstriman, ekipman elektwonik, metaliji min, transpò, machin levage, machin pétrochimique, machin twal, machin agrikòl ak ekipman medikal, espesyalman nan sistèm servo ki gen gwo avantaj dinamik transmisyon li yo montre. Li transmèt pouvwa ki soti nan dè dizèn de wat ak dizèn de kilowat, men se transmisyon gwo pouvwa amonik angrenaj yo sitou itilize nan espas travay ki kout -. Modèl SHD-08 la souvan itilize nan zòn koud robo yo.
Pou asire w ke ou resevwa konsèy ki pi enpòtan ak konpetan pou kondisyon ou yo, anplwaye nou yo la pou ede w ak nenpòt kesyon ou ka genyen. Si w bezwen nenpòt enfòmasyon adisyonèl, tanpri pa ezite kontakte nou. Nou pral fè tout sa nou kapab pou ba ou sipò teknik konpetan ak solisyon ki espesyalman pwepare pou matche ak kondisyon ou yo.
FAQ
K: Ki avantaj debaz yo nan actuators kondwi Harmony konpare ak redukteur Kovèti pou tradisyonèl yo?
A: ① Plis kontra enfòmèl ant estrikti, ultra-kre mens kre sove espas enstalasyon, apwopriye pou gwo -dansite ekipman entegre;
② Pi wo presizyon, repèkisyon ki ba + konsepsyon frigidité segondè, pozisyon ekselan ak presizyon wotasyon, pa gen okenn erè transmisyon;
③ Pi wo dansite pouvwa, ti gwosè ka pwodiksyon gwo koupl, parfe rezoud "ti espas, gwo chaj" egzijans, epi opere san pwoblèm ak bri ki ba.
K: Èske pwodwi a sipòte sèvis personnalisation? Ki aspè yo ka Customized?
A: Nou sipòte sèvis personnalisation plen -dimansyon! Nou ka Customize rapò rediksyon an, dimansyon enstalasyon, paramèt koupl, kalite koòdone, elatriye, selon bezwen kliyan yo. Nou bay tou desen eksklizif pou senaryo espesyal (tankou tanperati ki wo, ki enpèmeyab, ak gwo -precision servo linkage). Tanpri bay desen liy pwodiksyon oswa detay senaryo aplikasyon an, epi nou pral byen vit ranpli konsepsyon an ak pwototip.
K: Anplis koud robo, pou ki lòt aplikasyon yo ka itilize modèl SHD-08 la?
A: Mèsi a gwosè kontra enfòmèl ant li yo ak karakteristik transmisyon egzak, modèl la SHD-08 ka itilize anplis de koud robo, pou jwenti ponyèt robo, ti ekipman automatisation kondui jwenti, mekanis transmisyon enstriman presizyon, ak lòt senaryo, espesyalman apwopriye pou aplikasyon ki gen espas enstalasyon limite ak kondisyon presizyon segondè.
