Hansheng Automation espesyalize nan bay eleman debaz pou sipòte endistri machin anbalaj nan peyi devlope yo tankou Meksik, Endonezi, Vyetnam, peyi Zend ak peyi Lejip. Tablo Endèks Rotary nou yo (presizyon personalizable nan ± 15 segonn arc), Tablo Endèks Rotary Hollow (presizyon personalizable nan mwens pase oswa egal a 10 segonn arc), redukteur planetè (P0 Mwens pase oswa egal a 1 minit arc ultra-presizyon repèkisyon), ak Strain Wave Gearboxes (konbine 5 segonn ak ISO personalizable ak egal ak 5 segonn personalizable). Klas 5 presizyon Kovèti pou fabrikasyon (modil 0.1-5.0), ultra-glas CNC D (± 0.002mm), ak gwo-echèl presizyon Distribisyon kapasite, bay sipò teknik konplè pou amelyorasyon machin anbalaj nan mache émergentes.
ki sa ki bwat souch vag yo?
Bwat vag souch yo, ke yo rele tou Harmony Drive, reprezante yon kalite inik nan mekanis angrenaj ki opere ki baze sou prensip elastisite ak distòsyon Harmony pou reyalize transmisyon pouvwa ak presizyon ekstraòdinè.
Konsepsyon espesyalize sa a pèmèt bwat onn souch yo ofri plizyè benefis kle, ki gen ladan kapasite pou reyalize gwo rapò rediksyon, yon estrikti kontra enfòmèl ant ak lejè, ak nivo trè ba nan repèkisyon. Karakteristik sa yo fè yo patikilyèman byen adapte pou aplikasyon ki mande kontwòl mouvman egzak, operasyon lis, ak yon wo degre de fyab, ki fè yo endispansab nan endistri tankou robotik, ayewospasyal, ak machin presizyon.
ki sa ki Karakteristik yo nan bwat vag souch?
Ultrathin Hollow Estrikti- Ki fèt ak yon pwofil mens ki pèmèt pou entegrasyon espas-efikas.
Kontra enfòmèl ant estrikti- Konsepsyon kontra enfòmèl ant fè li ideyal pou aplikasyon ki gen espas limite pandan w ap kenbe pèfòmans.
Segondè kapasite koupl– Kapab manyen chaj koupl enpòtan malgre ti gwosè li yo.
Segondè Rigidite- Bay amelyore frigidité, asire estabilite ak rezistans nan aplikasyon ki mande.
Ekselan pozisyon ak wotasyon presizyon- Li bay kontwòl mouvman egzak ak erè minim, fè li ideyal pou travay ki gen gwo presizyon.
Ki fèt espesyalman pou jwenti ponyèt robo- Optimize pou aplikasyon pou robotik, patikilyèman nan jwenti ponyèt kote presizyon ak fleksibilite enpòtan.
Desen pwodwi

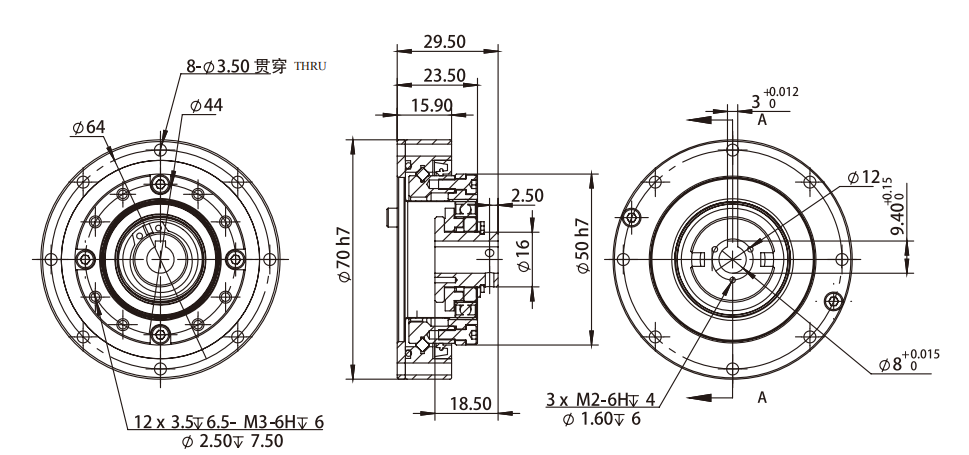

Anba a se desen yo nan SHD-14 Tip regilye Seri pou referans ou. Nou kapab tou modifye ak Customize bwat sa yo pou satisfè kondisyon travay espesifik ak kondisyon ki baze sou bezwen kliyan yo.
Paramèt pwodwi
Hansheng Automation bay seri SHD-14 regilye tip, ki disponib ak rapò rediksyon 30, 50, 80, ak 100. Bwat sa yo fèt pou akomode yon vitès maksimòm admisib ki rive jiska 8500 revolisyon pou chak minit (r/min) ak yon vitès mwayèn antre 3500 r/min. Konbinezon sa a nan gwo rapò rediksyon ak kapasite vitès opinyon fè seri SHD-14 la ideyal pou aplikasyon ki mande tou de presizyon ak transmisyon pouvwa segondè-pèfòmans.
|
Rapò |
Rated koupl nan Antre 2000r/min |
Koupl maksimòm admisib lè kòmanse sispann |
Valè maksimòm koupl chajman mwayèn |
Enstantane koupl maksimòm admisib |
Akseptab pi wo vitès Antre |
Akseptab Mwayèn Vitès Antre |
Repèkisyon |
Konsepsyon lavi |
|
|
Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
arc sec |
èdtan |
||
|
14 |
30 |
3.8 |
8.6 |
7.8 |
16 |
8000 |
3500 |
Mwens pase oswa egal a 20 |
10000 |
|
50 |
5.1 |
17 |
6.6 |
33 |
Mwens pase oswa egal a 20 |
10000 |
|||
|
80 |
7.4 |
22 |
10.5 |
45 |
Mwens pase oswa egal a 10 |
15000 |
|||
|
100 |
7.4 |
27 |
10.5 |
51 |
Mwens pase oswa egal a 10 |
15000 |
Enspeksyon anvan enstalasyon pwodui sa a
Anvan enstale redukteur Harmony la, chèk ki nesesè yo dwe fèt pou asire presizyon ak fyab nan ekipman an. Metòd espesifik yo se jan sa a:
1, Tcheke si gen nenpòt domaj oswa pousyè tè sou sifas la nan machin nan. Si genyen, li bezwen netwaye oswa konsève.
2, Tcheke si pozisyon enstalasyon an satisfè kondisyon ki nan ekipman an epi li mete orizontal pou anpeche devyasyon enstalasyon an.
3, Tcheke si motè a ak ekipman yo dwe enstale matche ak youn ak lòt. Si yo pa koresponn, yo bezwen re-seleksyone yo epi fè modifikasyon apwopriye.
4, Tcheke presizyon an sere nan chèn transmisyon an, asanble nan BEARINGS, ak enstalasyon kòrèk nan bag sele.
Etap pou enstale pwodwi a
Anvan w enstale redukteur Harmony la, li nesesè pou w li ak anpil atansyon manyèl operasyon an epi swiv etap sa yo. Metòd espesifik la se jan sa a:
1, Enstale otomatik pwòp tèt ou-alignement bi. Netwaye epi aplike chèz kote yo pote a, epi enstale kote yo pote nan chèz kote yo pote a.
2, Enstale file koton la. Enstale dapre lòd ki nan manyèl la epi estrikteman swiv lòd la san yo pa ranvèse li.
3, Enstale Kovèti pou sikloidal ak Kovèti pou fleksib. Dousman deplase Kovèti pou fleksib nan men epi tcheke pou nenpòt obstak oswa obstak.
4, Enstale kouvèti pousyè tè a. Enstale yon kouvèti pousyè andedan redukteur Harmony la epi peze li alamen pou teste enstalasyon an sekirite san yo pa manyen okenn pati.
5, Enstale vis yo ajisteman ak kote yo pote vis kanson. Ajiste vis yo selon pozisyon enstalasyon an nan manyèl operasyon an epi tcheke si yo enstale kòrèkteman.
6, Fè enspeksyon ak ajisteman. Apre enstalasyon, fè yon enspeksyon jeneral ak manyèlman Thorne pou teste si li fonksyone byen.
Prekosyon pou enstale bwat souch vag yo
Lè w ap enstale yon Bwat vitès onn souch yo, yo dwe pran prekosyon sa yo pou asire operasyon nòmal ekipman an, jan sa a:
1, Pandan itilizasyon, li enpòtan pou kenbe sechrès redukteur Harmony la pou evite afekte itilizasyon nòmal li yo.
2, Lè ajiste vis yo, swiv sekans ak seri ajisteman ki espesifye nan manyèl itilizatè a.
3, Pandan pwosesis enstalasyon an, fè atansyon pa twò sere boulon vis oswa nwa pou fè pou evite domaj nan ekipman an.
4, Pandan itilizasyon, yo ta dwe peye atansyon pou anpeche objè etranje antre nan redukteur Harmony la pou fè pou evite domaj nan ekipman an.
5, Pandan itilizasyon, li nesesè regilyèman kenbe ak ranplase redukteur Harmony la ak lwil oliv lubrifyan, epi san pèdi tan okipe nenpòt ki malfonksyònman ekipman.
