Ki jan bwat planétè yo mache sou jwenti robo imenoyid yo — ak poukisa de -desen etap domine

Yon robo umanoid gwosè -mande ant 25 ak 44 aktè selon degre libète li yo. Chak moun dwe jenere koupl siyifikatif, anfòm nan anvlòp espasyal yon manm imen, siviv chaj dinamik kontinyèl, epi rete reponn ase pou sistèm kontwòl robo a santi ak reyaji nan fòs ekstèn an tan reyèl. Nan tout endistri a, actuateurs sa yo konte pou 40 a 60 pousan nan total robo yon bòdwo materyèl ki koute - fè seleksyon jwenti drivetrain youn nan desizyon jeni ki pi konsekan nan pwosesis konsepsyon an antye.

Difikilte a se ke yon jwenti robo enpoze demand ki rale nan direksyon opoze ansanm:

Se gwo pwodiksyon koupl ki nesesè pou sipòte pwa kò ak okipe chay - men bwat la dwe rete kontra enfòmèl ant ak lejè ase pou anfòm andedan yon manm.

Presizyon pozisyon yo nesesè pou manipilasyon kontwole -, men transmisyon an dwe tou kapab backdrivable, sa ki pèmèt jwenti a bay fòs ekstèn olye ke reziste yo rijid.

Se rèd estriktirèl yo oblije kenbe Pleasant kontwòl ak anpeche osilasyon manm anba chaj - men tren an dwe tou konfòme ase yo absòbe chaj enpak pandan mache ak tonbe san yo pa anplifye inèsi reflete tounen nan motè a nan fason ki domaje eleman yo.

Estanda bwat endistriyèl yo souvan pa apwopriye pou aplikasyon dirèk nan jwenti robo umanoid akòz pwoblèm konsepsyon. Se poutèt sa, de chwa popilè yo pou jwenti robo jodi a se kondwi Harmony ak planetè, ak bwat planetè piti piti vin pi popilè - espesyalman de -bois planétè etap.

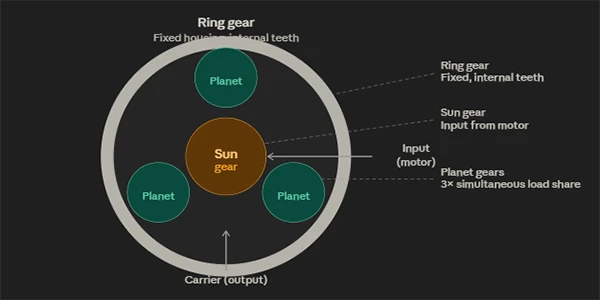

Yon bwat planetè vin non li nan fason li deplase: angrenaj planèt òbit yon angrenaj solèy santral, tout ki genyen nan yon angrenaj bag eksteryè.

Kovèti pou solèy- konekte ak arbr motè a, sa a se antre gwo-vitès la.

Planèt angrenaj- tipikman twa, yo may ansanm ak tou de Kovèti pou solèy la ak Kovèti pou bag la, òbit yo pandan y ap wotasyon.

Planèt konpayi asirans- sipòte angrenaj planetè yo ak wotasyon ak revolisyon yo, k ap sèvi kòm fen pwodiksyon ki ba-vitès, gwo-koupl.

Kovèti pou bag- bag deyò a ak dan entèn yo; nan aplikasyon jwenti robo, li se tipikman kenbe estasyonè yo sèvi kòm lojman an reyaksyon.

Avantaj estriktirèl la se distribisyon chaj. Paske plizyè angrenaj planèt yo angaje angrenaj bag la ansanm, koupl transmèt la pataje atravè plizyè pwen kontak alafwa - pa konsantre sou yon sèl may angrenaj tankou nan yon aranjman arbr paralèl-. Rezilta a se yon dansite koupl siyifikativman pi wo nan menm anvlòp fizik la.

Pou machin endistriyèl - transporteurs, treuil, ekipman melanje - sa itil men se pa kritik. Bwat la gen plas, pwa se jere, ak tounen -kondwi se raman yon kondisyon.

Jwenti robo opere anba kontrent totalman diferan. Aktuatè a dwe anfòm anndan yon manm-echèl imen, bay yon koupl siyifikatif nan yon motè kontra enfòmèl ant, epi li dwe rete ase transparan nan sistèm kontwòl la pou fòse fidbak posib. Yon bwat planétaire, ak plan kowaksyal li, gwo pouvwa -a-rapò pwa, ak efikasite ki pi wo pase 96% pa etap, kat natirèlman sou kondisyon sa yo nan yon fason ki paralèl-bois arbr oswa kondui vè k'ap manje kadav pa fè sa.

Sa a se tou youn nan rezon ki fè bwat planetè yo te vin achitekti transmisyon debaz pourobo jwenti actuators.

Twa kalite transmisyon domine konsepsyon jwenti robo umanoid jodi a: bwat planétè, kondui Harmony, ak redukteur RV. Chak gen yon pwofil pèfòmans diferan. Konprann ki kote chak excelle - ak ki kote chak tonbe kout - se fondasyon nenpòt pwosesis seleksyon aktè jwenti robo serye.

Ka a kont kondui amonik nan jwenti dinamik

Kondwi Harmonik yo te bati repitasyon yo nan bra robotik endistriyèl - estasyonè, presizyon-tach pwezante kote zewo repèkisyon ak gwo rapò angrenaj nan yon pake kontra enfòmèl ant yo te priyorite. Pou aplikasyon sa yo, echanj-yo akseptab.

Jwenti robo humanoid opere nan kondisyon fondamantalman diferan. De limit vin kritik:

Pèt efikasite nan echèl

Yon bwat robo umanoid se pa yon sèl inite - se 25 a 44 inite k ap kouri ansanm. Nan 70-85% efikasite pou chak jwenti, pèt total tèmik ak pouvwa atravè tren an plen trenaj yo se sibstansyèl, ki afekte dirèkteman tan batri a ak jesyon tèmik.

Backdrivability pòv

Sa a se pwoblèm ki pi konsekan. Backdrivability refere a ki jan fasil yon fòs ekstèn ka deplase yon jwenti bak nan transmisyon an. Yon actuator jwenti robo ak backdrivability ki ba se efektivman "angoudi" - sistèm kontwòl la pa ka detekte fòs reyaksyon tè, kontak moun, oswa chaj inatandi anba papòt ki nesesè pou simonte friksyon entèn yo. Pou yon robo janm, sa fè mache ki estab ak entèraksyon moun ki an sekirite trè difisil pou reyalize. Kondwi Harmonik, akòz friksyon entèn natirèlman pi wo yo, fè mal isit la.

Flexspline - eleman mens, elastik ki defòme nan kè chak kondwi amonik - tou entwodui yon kontrent lavi fatig anba gwo-chajman enpak frekans, ki se inevitab nan locomosyon janm.

Ki kote chak kalite ki dwe sou yon robo humanoid

Nan pratik, pi avanse robo umanoid jodi a pa sèvi ak yon sèl kalite transmisyon nan tout. Modèl la ki parèt atravè endistri a se lajman konsistan:

Pi ba -jwanti kò (ranch, jenou, cheviy): Gwo pwodiksyon koupl, chaj enpak kontinyèl, ak bezwen pou transparans fòs fè sa a domèn natirèl nan bwat la planetè.

Joint anwo -kò (zepòl, koud): koupl modere ak pi gwo egzijans presizyon. Bwat planétè yo rete konpetitif isit la, sitou nan konfigirasyon de-etap kote repèkisyon ka kenbe a 3 arcmin oswa pi ba.

Jwenti distal (ponyèt, mekanis dwèt): Espas minimòm, koupl ki ba, pi wo egzijans presizyon. Kondwi amonik oswa varyant planetè ki ba-repèkisyon yo anjeneral yo itilize kote yo mande pou pozisyon sub-arcminute.

Sa a jwenti-pa-diferansyasyon jwenti se poukisa founisè ki kapab pwodwi bwat planétè atravè yon seri de klas repèkisyon - olye ke yon sèl spesifikasyon estanda - yo pi byen pozisyone pou sipòte yon sistèm jwenti robo umanoid konplè.









Bwat planèt yon sèl -etap travay byen nan aplikasyon kazi-direk-kondwi (QDD) kote yon rapò ki ba - tipikman 6:1 a 12:1 - se entansyonèl. Objektif la gen maksimòm backdrivability ak transparans kontwòl, nan pri pou mande yon motè pi gwo, pi lou pou jenere koupl pwodiksyon itil.

Pifò jwenti robo umanoid, sepandan, bezwen rapò Kovèti pou pi lwen pase sa yon sèl etap ka delivre avèk efikasite. Sa a se kote de-bois planétè etap yo te vin repons estanda a.

Gap nan rapò yon sèl etap pa ka ranpli

Yon sèl etap planetè tipikman delivre rapò ant 3:1 ak 15:1. Kondisyon pou koupl jwenti -nivo yo pou actuateurs anch ak jenou - souvan nan seri 80 a 200 Nm pwodiksyon soti nan motè k ap vire nan 3,000 a 8,000 rpm - demann rapò 20:1 a 80:1 pou satisfè ak yon motè ki gen gwosè ak pwa pratik.

De etap nan seri miltipliye rapò chak etap: yon premye etap nan 6:1 konbine avèk yon dezyèm nan 8:1 bay 48:1 an jeneral. Kritikman, sa a reyalize pandan w ap kenbe asanble a kowaksyal ak longè axial la ogmante modès - tipikman 30 a 50% pi long pase yon inite konparab yon sèl etap-, ki rete akseptab nan jeyometri manm umanoid.

Ki sa ki de etap ofri pi lwen pase rapò

Distribisyon repèkisyon. Nan yon bwat planétè de-etap, erè pozisyon pa double paske repèkisyon premye etap (antre) divize pa rapò rediksyon dezyèm etap (pwodiksyon). Kòm yon rezilta, repèkisyon sistèm total la domine anpil pa etap pwodiksyon an pou kont li. Avèk anpil atansyon ekipman -mach faz ak konsepsyon prechaj, repèkisyon total sistèm ka kenbe a 3 a 8 arcmin - nan ranje ki akseptab pou pifò aplikasyon pou aktè jwenti robo umanoid deyò ponyèt la.

Koupl ak kapasite chòk. Paske yon bwat planétaire de-etap afekte koupl final masiv la nèt nan angrenaj ki pi solid yo ak transpòtè planèt la nan dezyèm etap la, lavi mekanik li yo ak fòs estriktirèl li yo depase byen lwen sa yo nan yon sèl etap, segondè- altènatif rediksyon nan menm rapò jeneral la lè w ap manyen chaj chòk pasajè pandan mache ak pye.

Validasyon endistri

De-konfigirasyon planetè etap la se pa yon preferans teyorik - li reflete chwa konsepsyon obsèvab atravè endistri a.

Schaeffler aactuator planetè, te revele nan CES 2026epi li devlope espesyalman pou jwenti robo umanoid, li entegre yon bwat planétè de-etap ak motè, ankode, ak kontwolè nan yon sèl inite kontra enfòmèl ant. Ranje koupl ki site - 60 a 250 Nm - reprezante sa ki plan de-etap planèt yo ka bay nan nivo jwenti san yo pa itilize altènativ ki pi lou oswa mwens backdrivable.

Soti nan bò manifakti koutim, modèl la egalman konsistan. Majorite desen aktè jwenti yo te resevwa nan men devlopè robo umanoid nan UK, Etazini ak Kanada espesifye konfigirasyon planèt de-etap, ak rapò jeneral ki anjeneral tonbe ant 25:1 ak 60:1 ak sib koupl pwodiksyon ki aliman ak kondisyon pi ba -kò ak mitan-kò jwenti.

Bwat katalòg estanda yo bati alantou rapò ak koòdone endistriyèl komen. Aktuateur jwenti robo humanoid raman anfòm yo. Brides motè yo, interfaces pwodiksyon, bidjè longè axial yo, ak klas repèkisyon yo prèske toujou jwenti-espesifik - ki vle di bwat la dwe fabrike selon desen.

Gear Faktori Precision

Yo detèmine repèkisyon ak efikasite nan etap -koupe ak fanm k'ap pile. Yon founisè ki site pèfòmans P0-grade (mwens pase oswa egal a 1 arcmin) san angrenaj tè nan ISO/DIN Klas 5 ap fè yon reklamasyon pwosesis la pa ka sipòte.

Twa kapasite enpòtan espesyalman pou bwat jwenti robo planetè yo:

• Kovèti pou skiving- pwosesis ki pi efikas pou angrenaj bag entèn yo, ki pwodui pwofil envolve ki konsistan sou dan entèn yo.
• Kovèti pou fanm k'ap pile- ki pa-negosyab pou presizyon klas 5yèm ane ak bon jan kalite fini sifas ki ba-replis may mande pou
• Byen -ranje ton- angrenaj planèt pou jwenti umanoid anjeneral tonbe nan seri modil 0.5 - 2.0; ekipman founisè a dwe kouvri sa alèz

Machining Tolerans pou Lojman ak Konpozan Carrier

Tolerans chèz kote yo pote dirèkteman afekte prechaj, ki detèmine tou de repèkisyon ak efikasite nan bwat la reyini. Pou sib P1 oswa P0, twou kritik ak konsantrisite arbr konpayi asirans bezwen fèt nan ± 0.005 mm - ki mande presizyon fanm k'ap pile, pa estanda CNC fraisage. Karakteristik estriktirèl ki pa -kritik yo ka machinize a ± 0.01 mm san yo pa afekte pèfòmans.

Soti nan Desen rive nan Asanble Delivre

Yon founisè ki kapab ta dwe kouvri tout pwosesis la san kliyan an jere apwovizyone eleman separeman:

Revizyon desen

Rapò posibilite, seleksyon modil, konpatibilite koòdone ak motè a ak arbr pwodiksyon, ak nenpòt enkyetid fabrikasyon leve anvan zouti yo komèt.

Pwodiksyon echantiyon

Mezi repèkisyon, tès efikasite nan koupl nominal, enspeksyon dimansyon, ak sètifikasyon materyèl sou yon ti pakèt inisyal.

Pwodiksyon seri

Enkòpore nenpòt ajisteman soti nan rezilta echantiyon yo anvan dekale.

Founisè k ap pwodwi bag angrenaj, angrenaj planèt, angrenaj solèy, transpòtè, ak lojman antyèman nan -kay yo kenbe pi sere kontwòl sou pil tolerans- pase sa yo ki soutretan eleman endividyèl yo.

Twa pwoblèm ki parèt toujou

Bwat planétè - patikilyèman de-konfigirasyon etap - te genyen pozisyon yo kòm achitekti transmisyon dominan pou jwenti robo umanoid. Rezon ki fè yo se mekanik, pa sikonstansyal: konbinezon de dansite koupl segondè, repèkisyon akseptab, backdrivability otantik, ak pwa konpetitif tou senpleman adapte brèf la actuator jwenti pi bon pase altènativ yo atravè pi fò nan degre libète robo a.

Jwenn pèfòmans sa a nan yon bwat koutim jwenti se de bagay: espesifye bon paramèt pou ka chaj aktyèl chak jwenti, epi travay ak yon manifakti ki gen pwodiksyon angrenaj ak kapasite machinn matche ak klas presizyon spesifikasyon an mande.

Si w ap devlope yon aktè jwenti robo umanoid epi w ap travay apati desen pwòp ou yo - kit se pou konpozan engrenaj planetè endividyèl oswa asanble bwat konplè - nou kontan revize spesifikasyon ou yo epi bay fidbak dirèk sou fabrikasyon, klas repèkisyon ka reyalize, ak posibilite rapò.
